Kreislauffähiger Pavillon

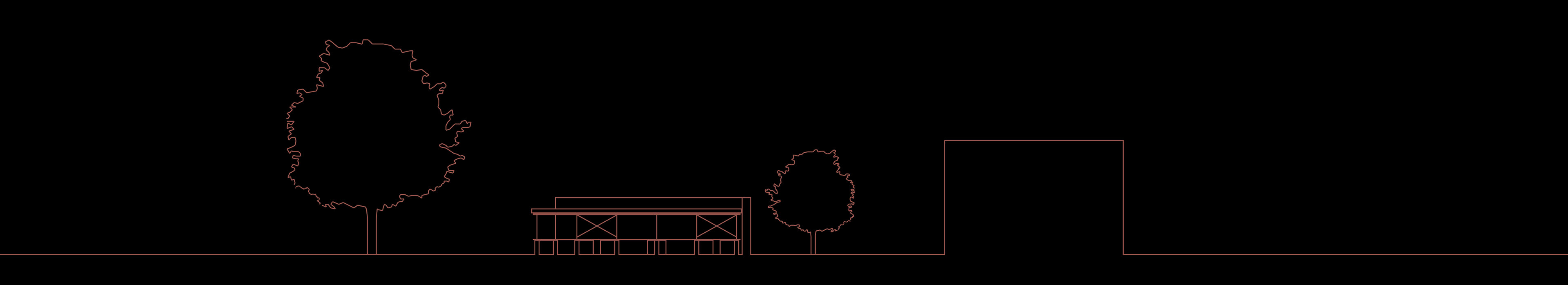

Scherenschnitt Pavillon Ehrenfeld – Längsansicht im Straßenprofil mit zwei Bäumen, Stahlrohrgerüst mit Pultdach und Aussteifung, angrenzendes Bestandsgebäude
Allerweltshof, Köln-Ehrenfeld — Kreislauffähiger Pavillon aus Gerüststangen und Gabionenfundament, errichtet in einer einwöchigen Bauwoche im Rahmen der Summer School 2.0 des bau.labor der TH Köln.

2. MA Semester, Gruppenarbeit, 15 Studierende
Entwurf: Konzept, Konstruktionslogik und Planzeichnungen

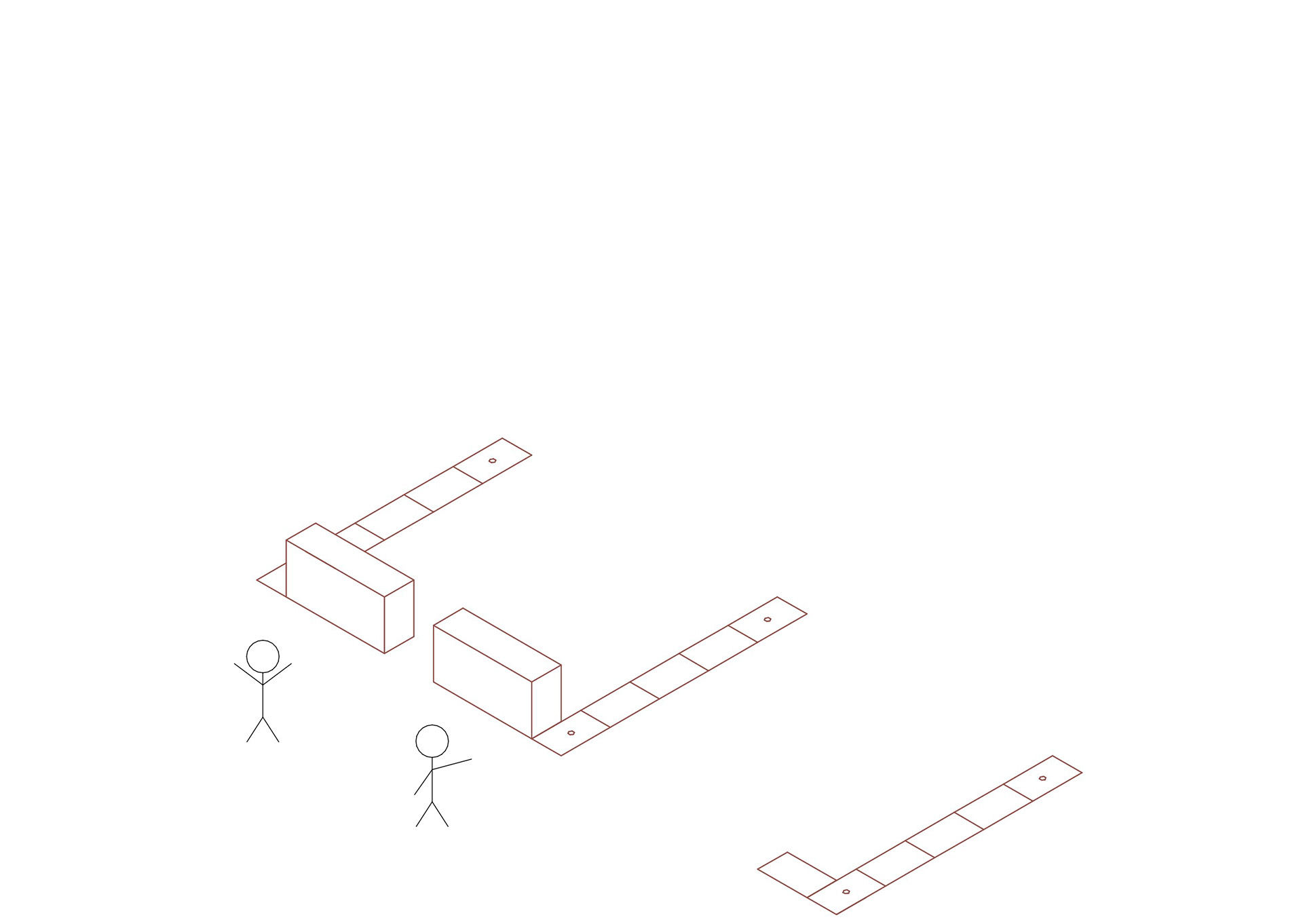

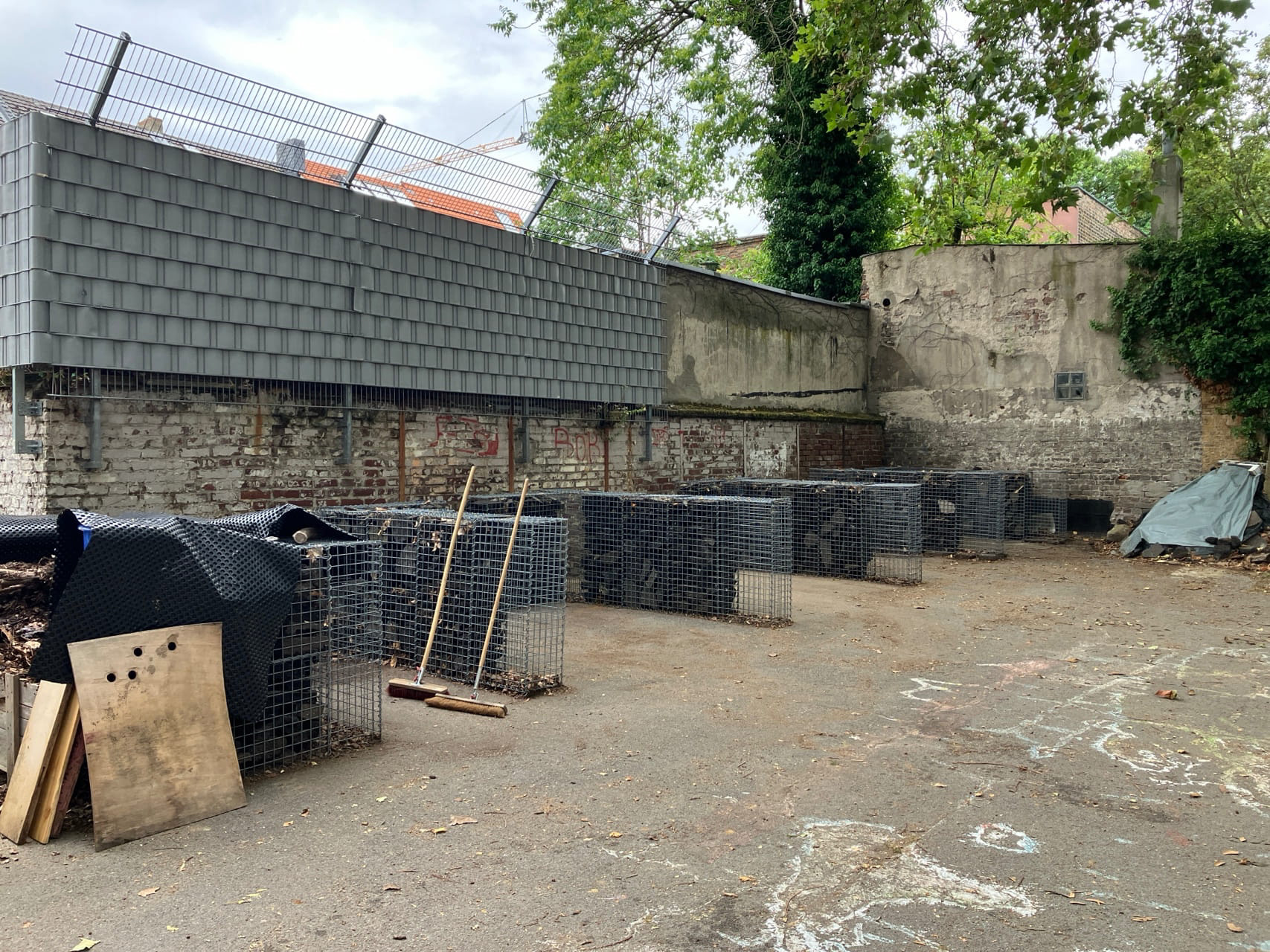

Phase 1: Vorbereitung
Phase 1: Vorbereitung

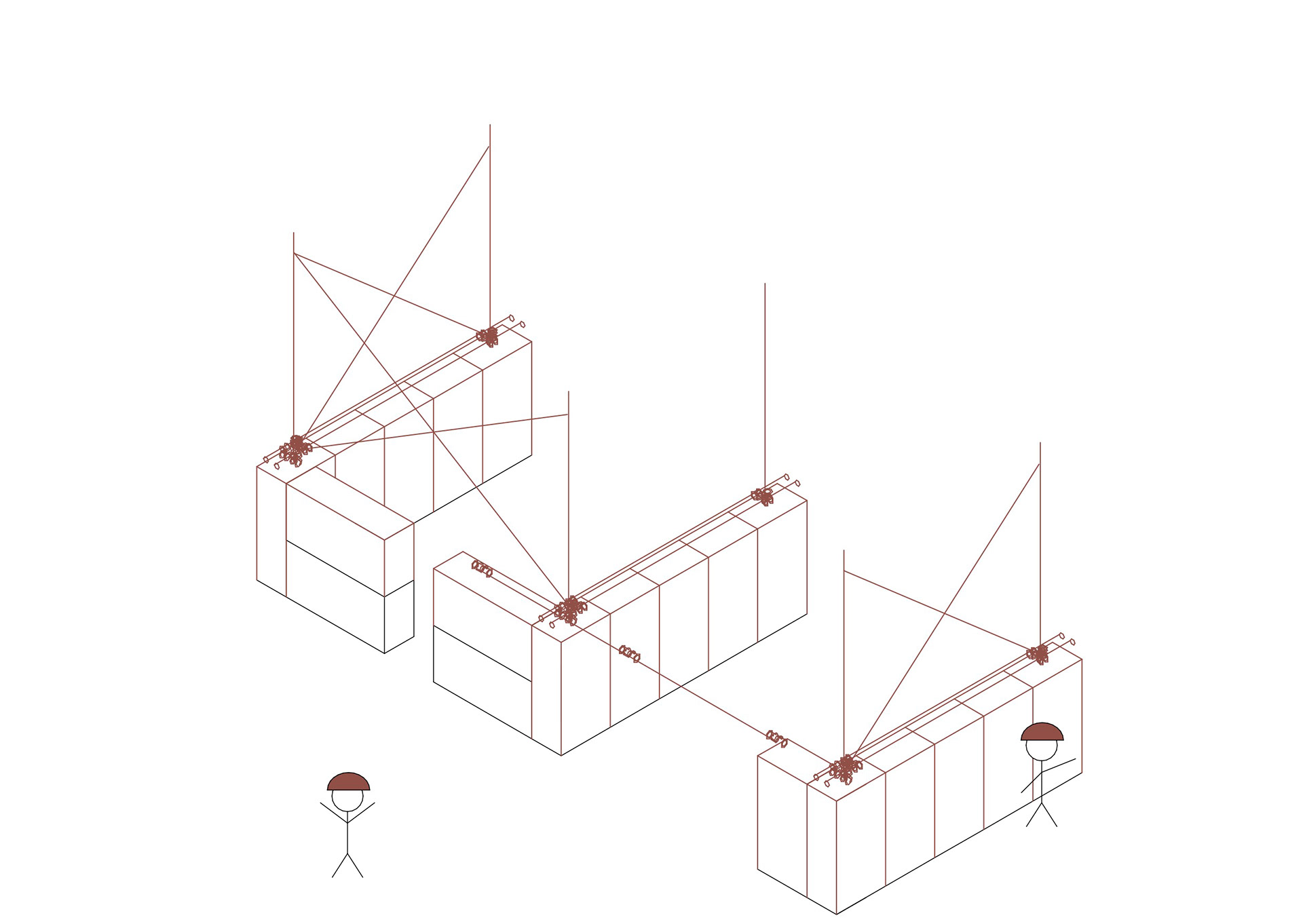

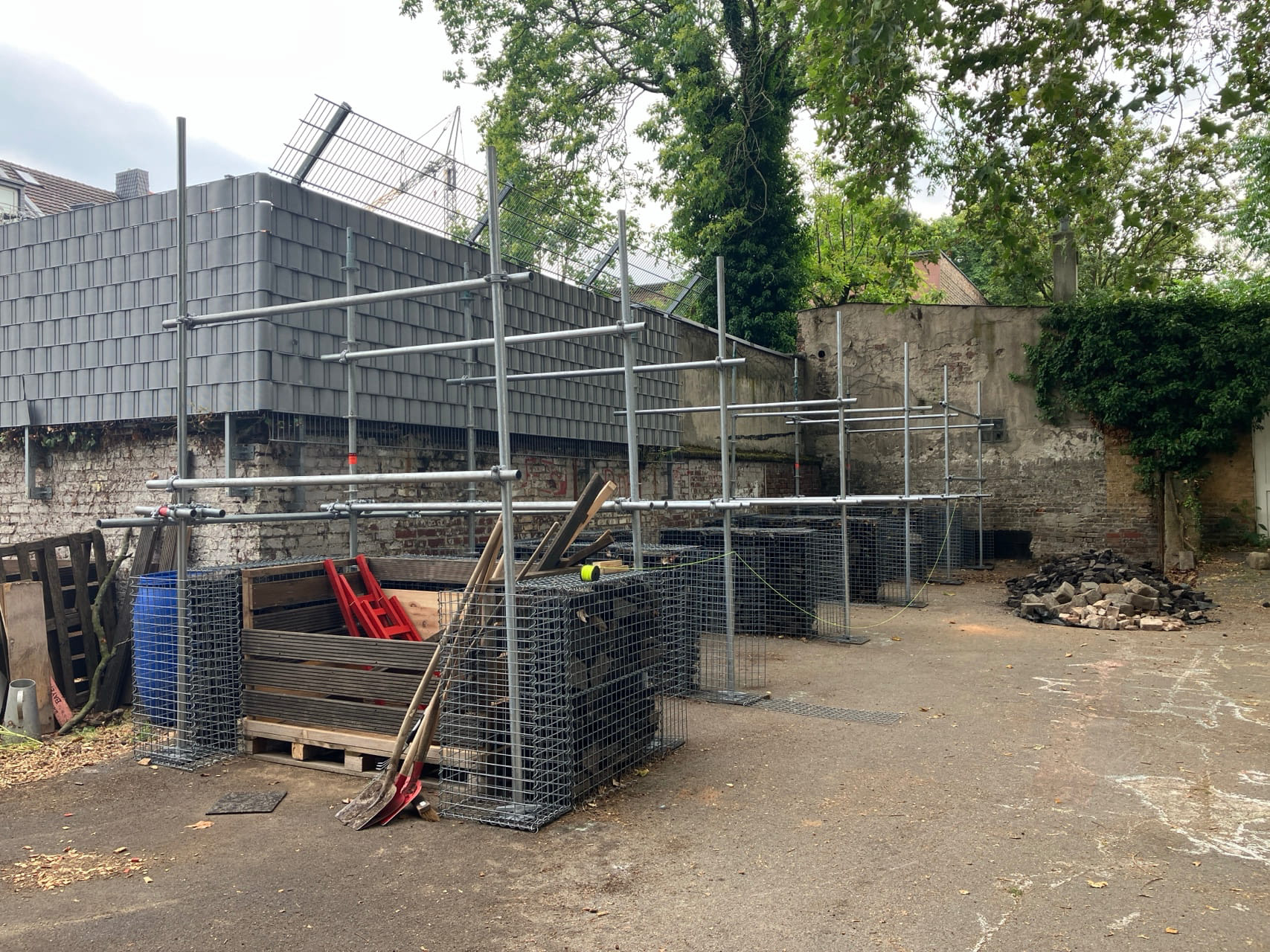

Phase 2: Rohbau
Phase 2: Rohbau

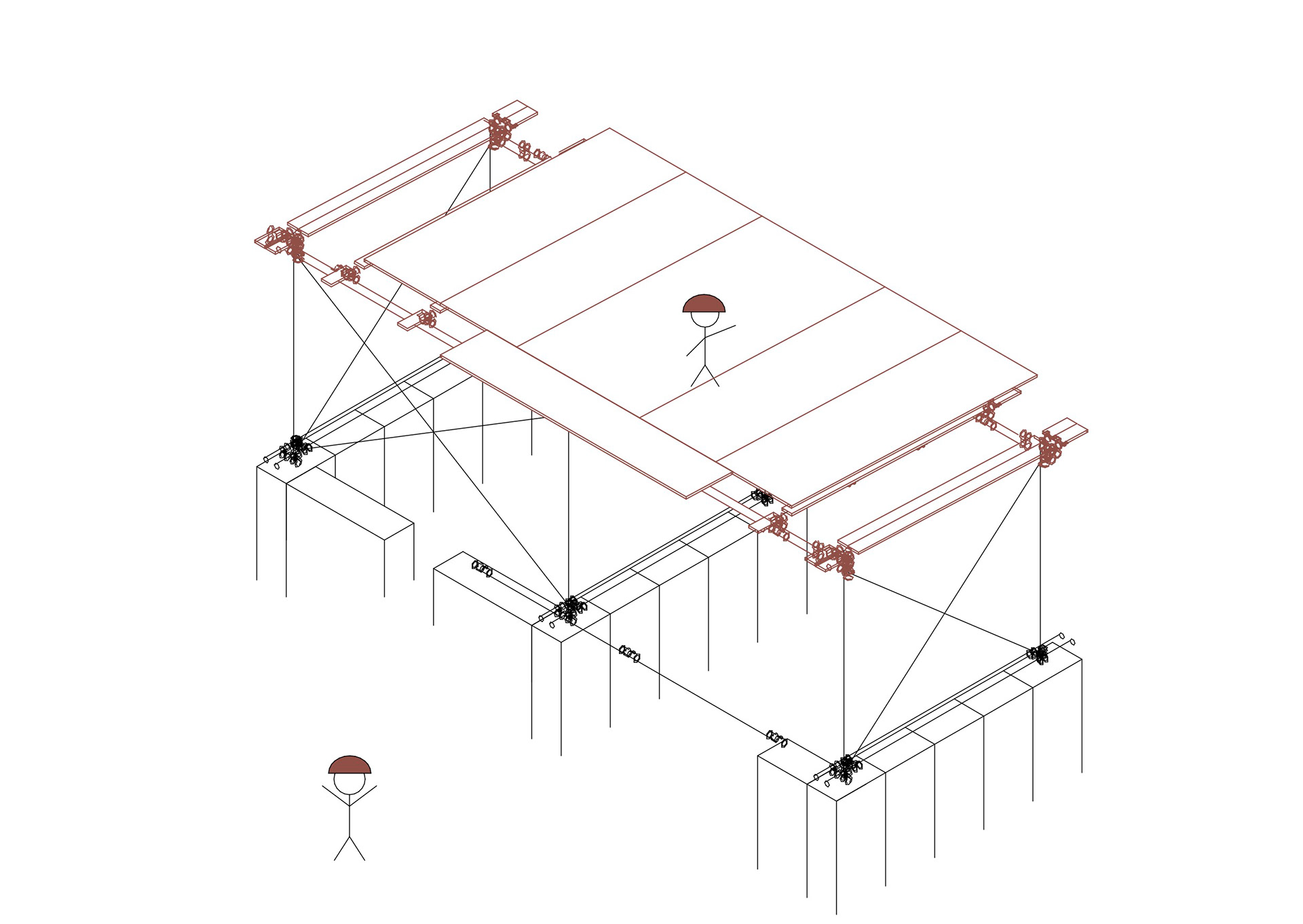

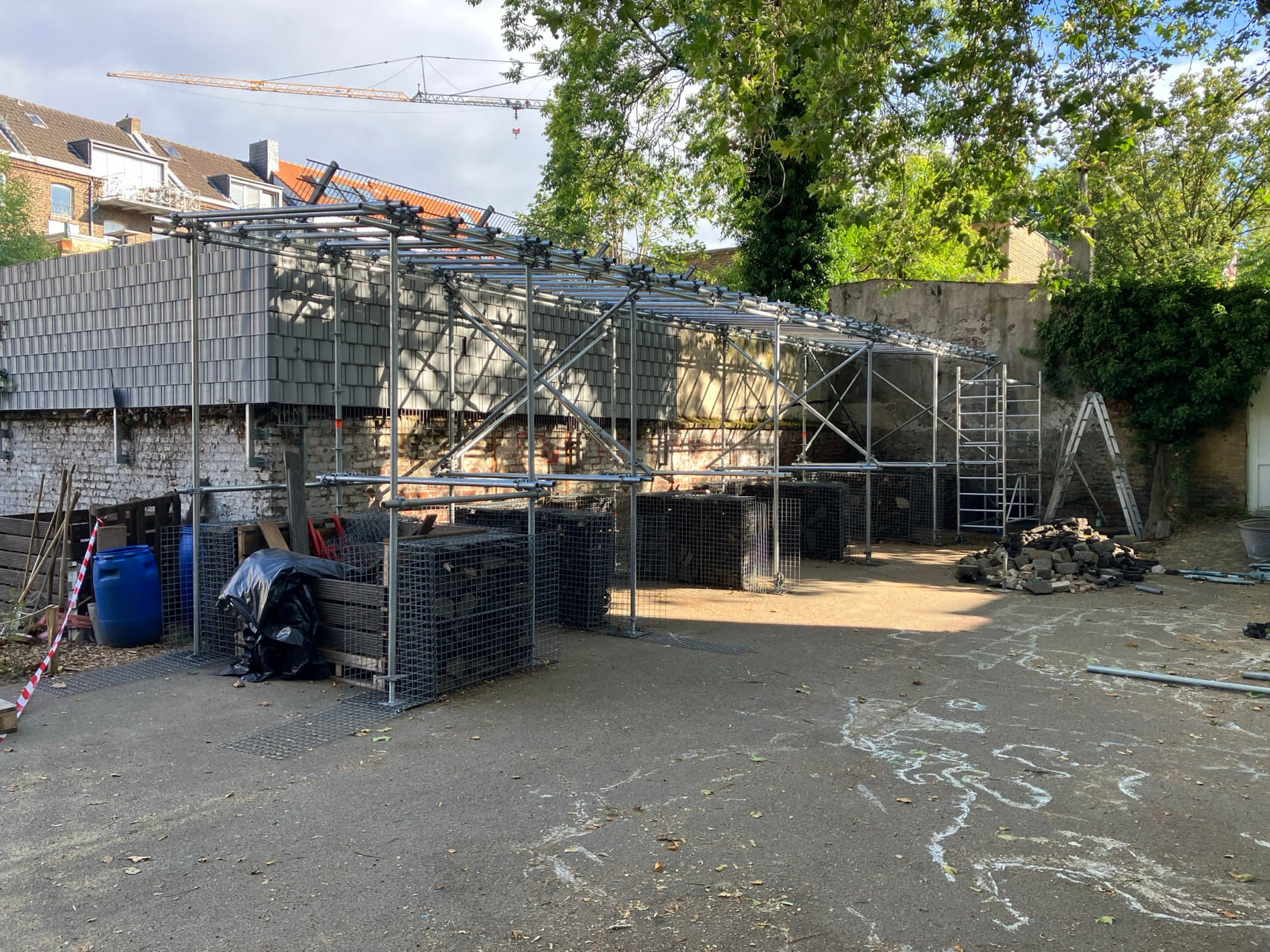

Phase 3: Ausbau
Phase 3: Ausbau

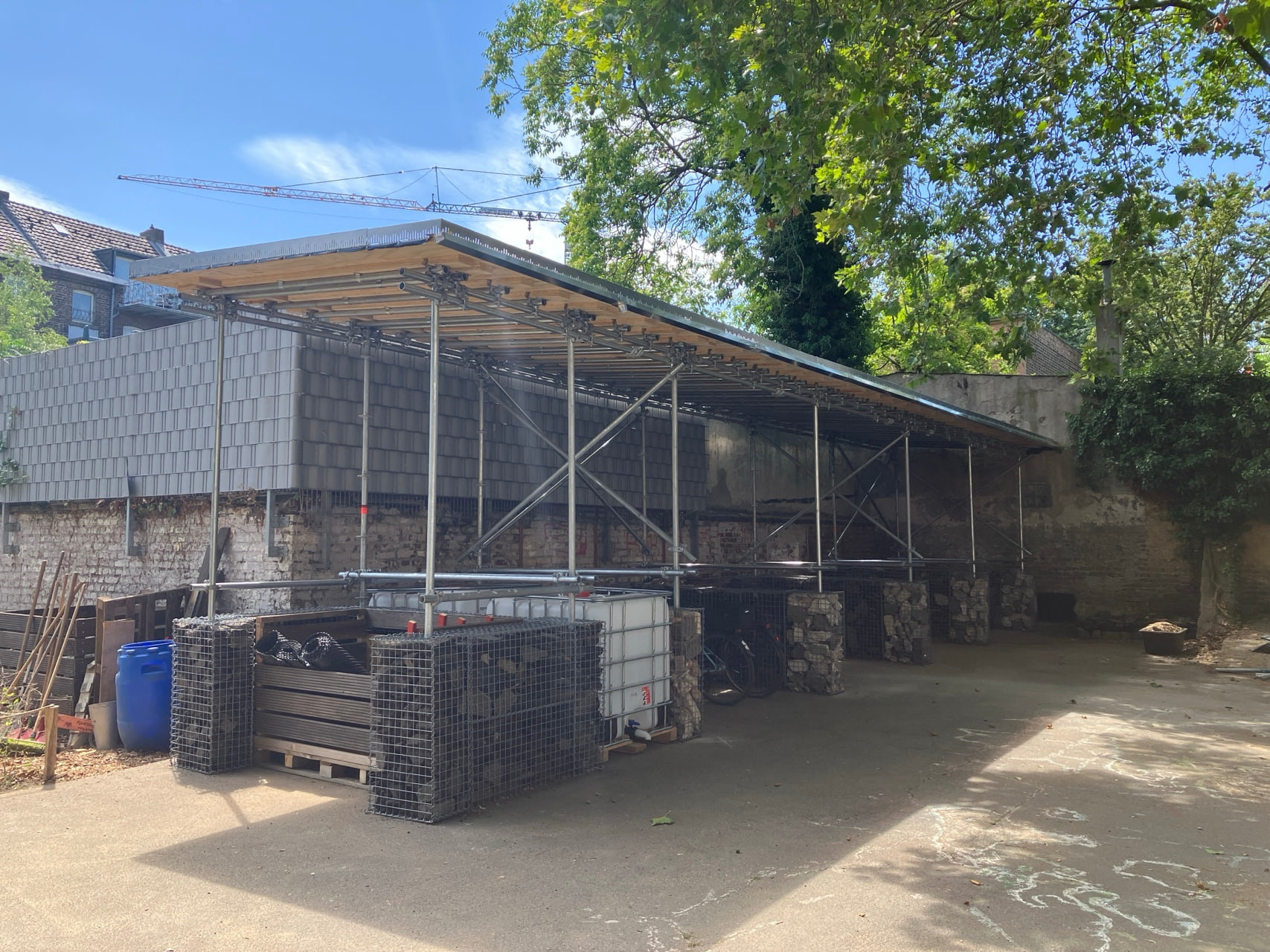

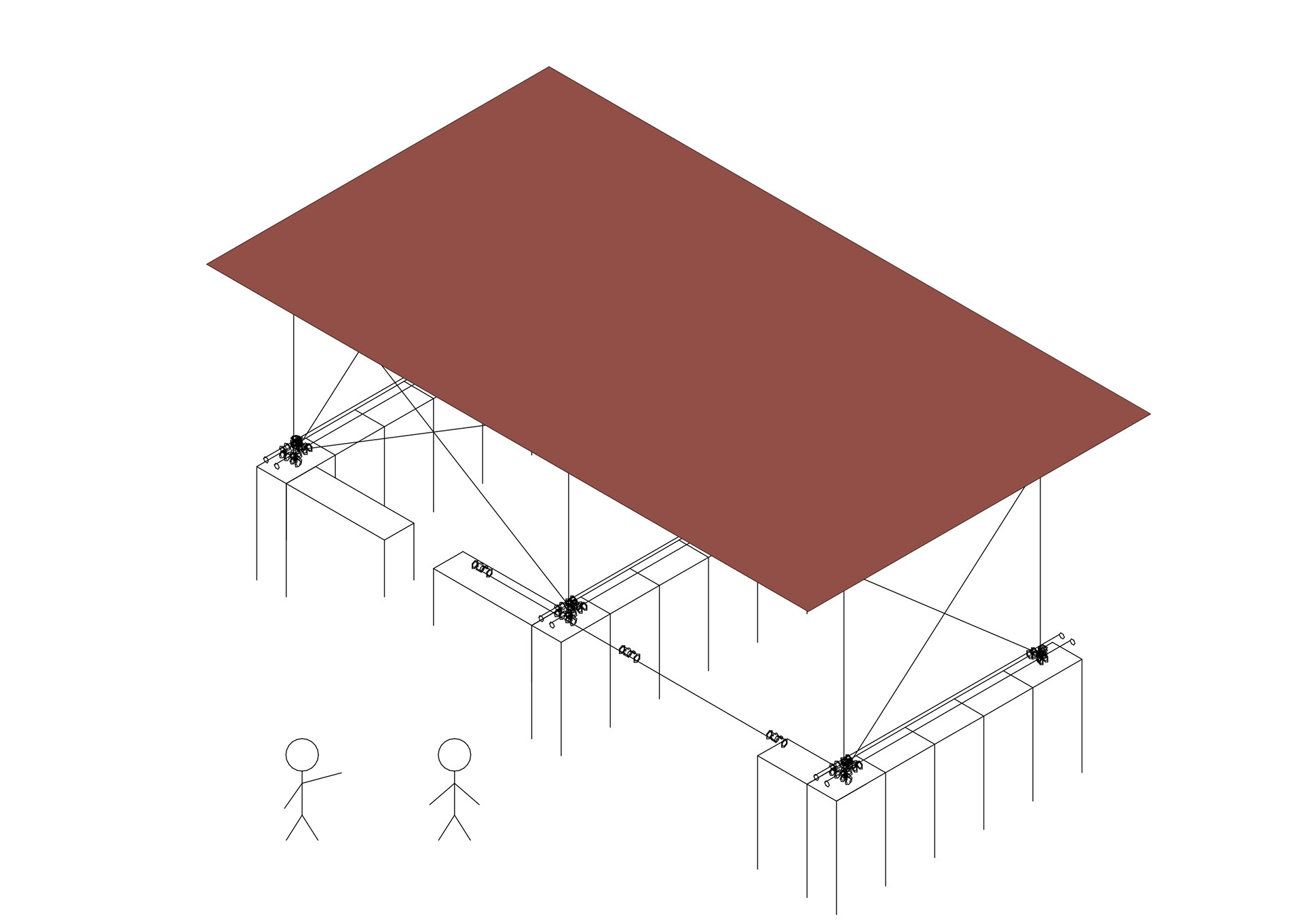

Phase 4: Übergabe
Phase 4: Übergabe

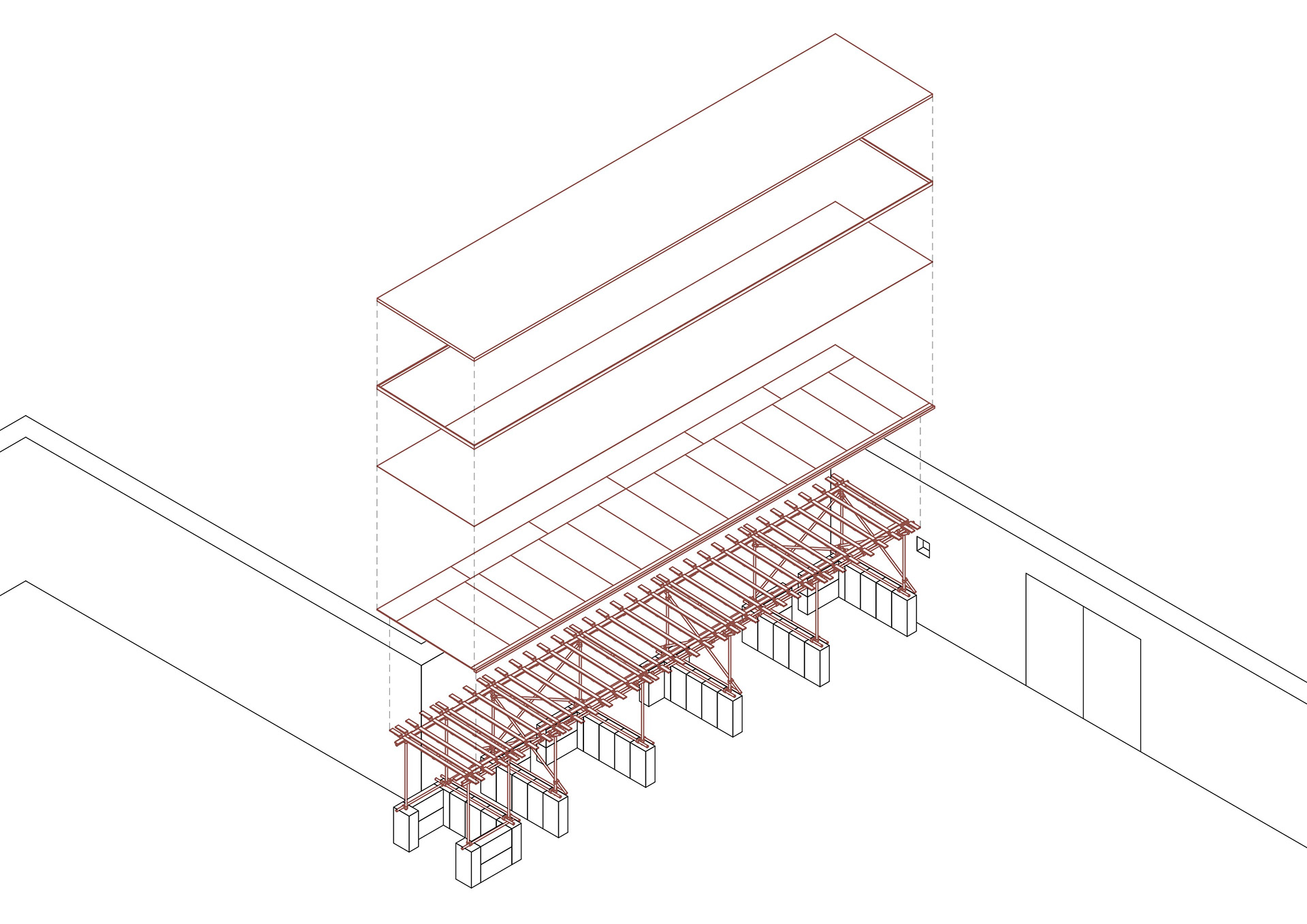

Explosionsisometrie Pavillon Ehrenfeld – Dachaufbau in Schichten: Gründach,, Längs- und Querträger auf Stahlrohrgerüst mit Gabionensockel
Explosionsisometrie | M 1:200
Der Pavillon überdacht einen Teil des Innenhofs des Allerweltshofs als Fahrradunterstand, Werkzeug- und Kompostlager. Stahlrohrgerüst auf Gabionensockeln — gefüllt mit dem Recyclingasphalt aus der Entsiegelung des Vorjahres. Das begrünte Pultdach sammelt Regenwasser für den angrenzenden Garten. Was abgebrochen wurde, trägt jetzt.

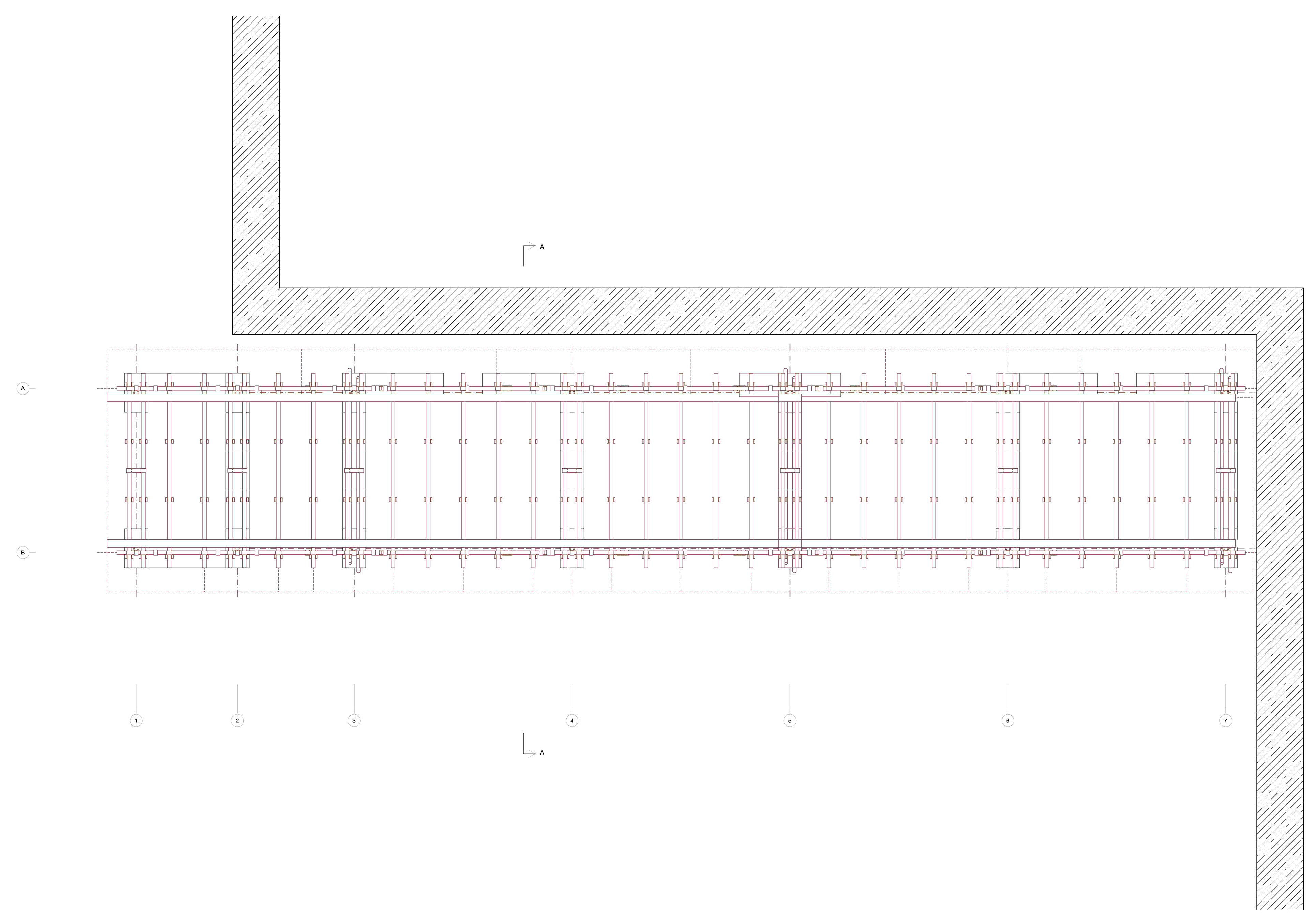

Grundriss Pavillon Ehrenfeld – 7 Achsen, 2 Reihen Stützen mit Längs- und Querträgern, Schnittmarkierung A–A, Bestandswände als Schraffur
Grundriss | M 1:200

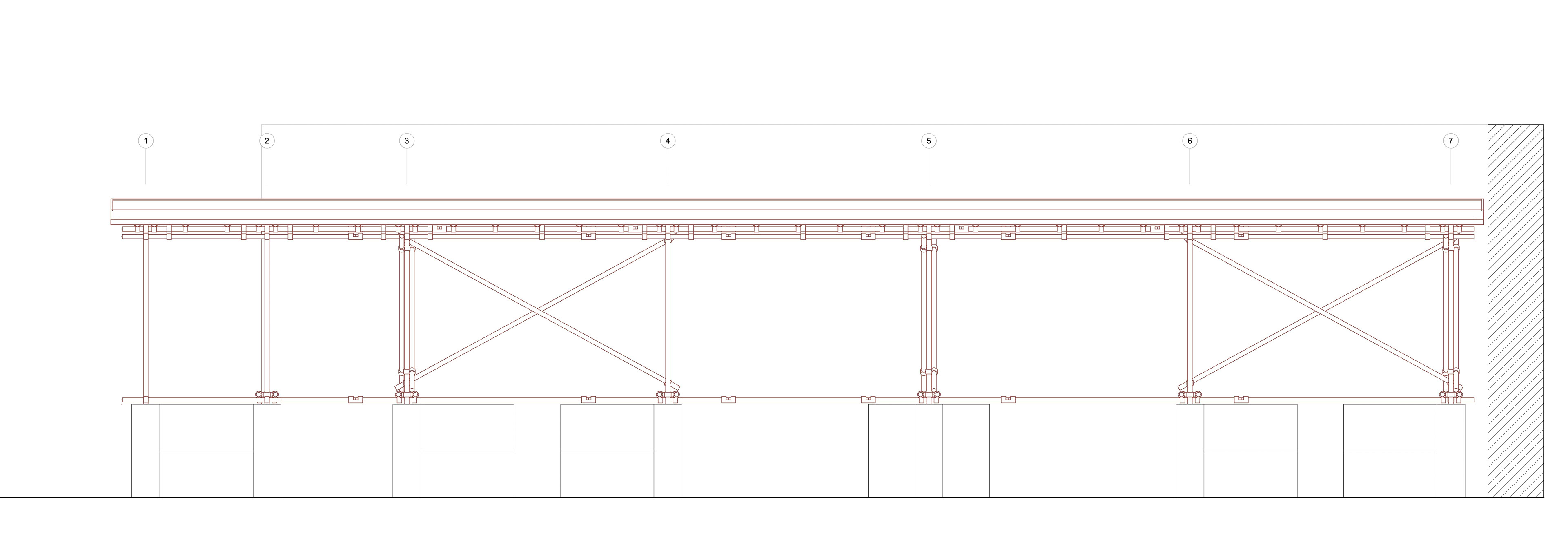

Längsansicht Pavillon Ehrenfeld – 7 Achsen à 2,0 m, aufgedoppelte Längsträger mit Gerüstkupplungen, Trapezdach und Gabionensockel entlang der Bestandswand
Ansicht Nord-West | M 1:200

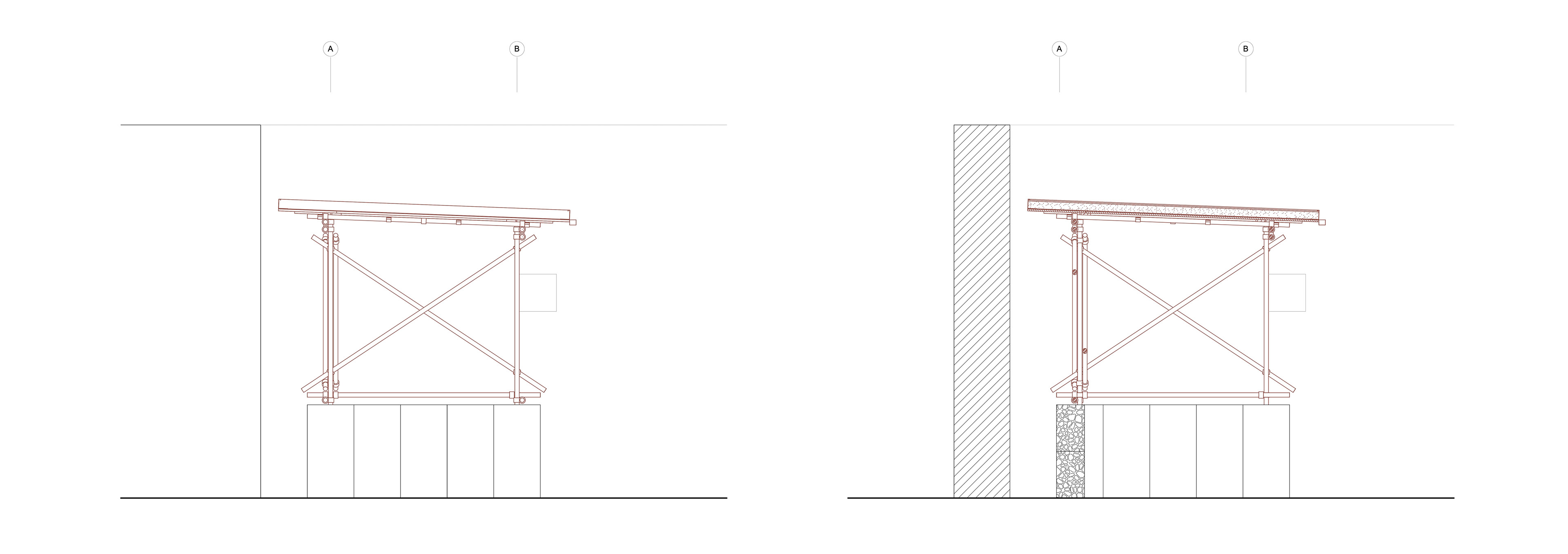

Querschnitte A–B Pavillon Ehrenfeld – Stahlrohrgerüst mit X-Verband, Pultdach und Gabionensockel, links ohne Kontext, rechts mit angrenzendem Bestandsgebäude
links: Ansicht Nord-Ost | rechts: Schnitt AA | M 1:200
Vor der Bauwoche haben wir den Pavillon einmal vollständig als Modell aufgebaut. Nicht als Präsentationsmodell, sondern als Probe: Bauteile anfassen, Verbindungen zusammenfügen, die Montagereihenfolge durchspielen. So entstand ein gemeinsames konstruktives Wissen, bevor die erste Stütze auf dem Hof stand.

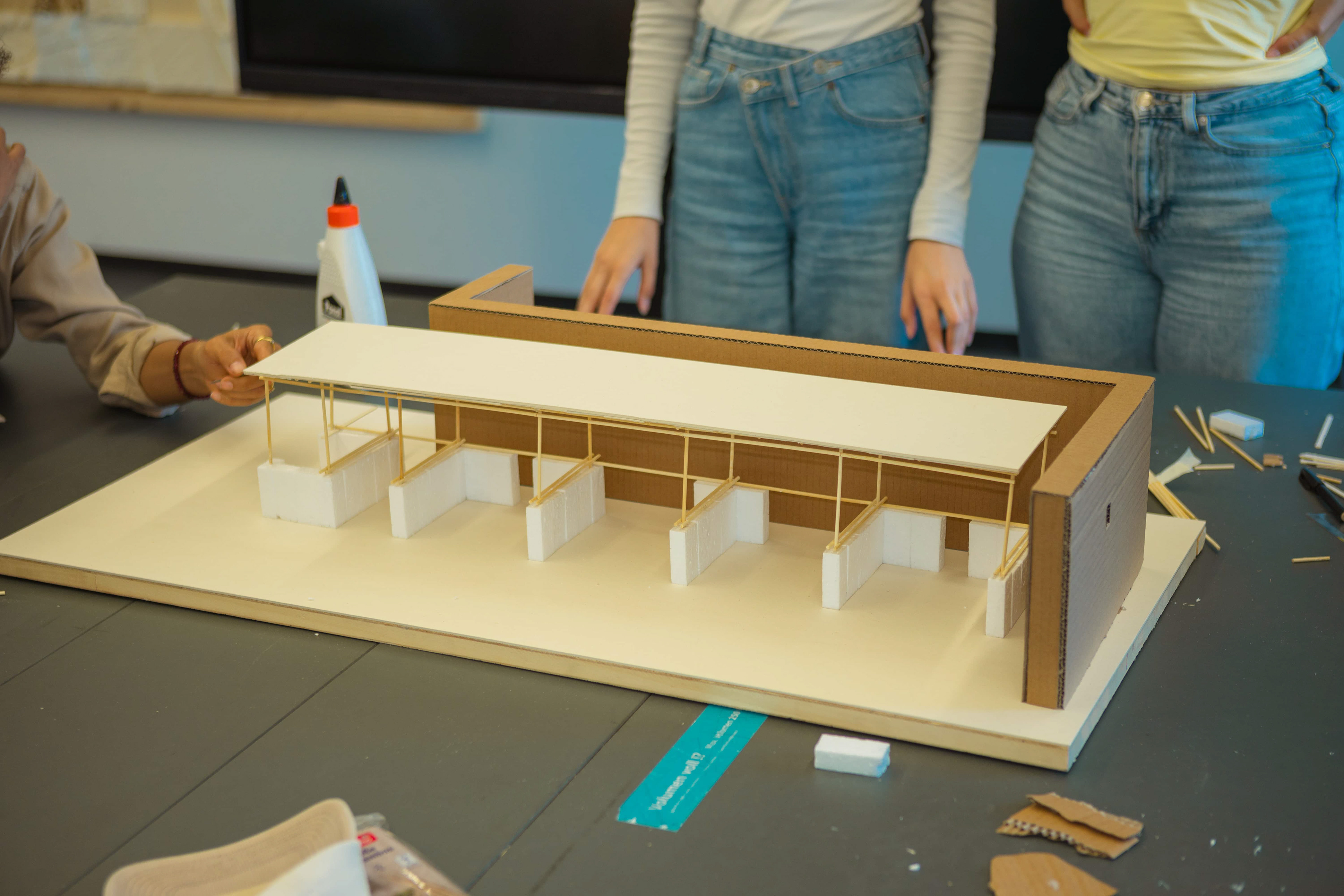

Entwurfsmodell Pavillon Ehrenfeld – Pappmodell mit Holzstäben als Gerüst, Gabionensockel aus Styropor, Kontext Bestandsgebäude, Bausituation im Seminar
Entwurfsmodell | M 1:200 | Bildrechte: Loana Poropat
Bau: In einer Woche zum fertigen Pavillon
Phase 1: Vorbereitung
Phase 1: Vorbereitung
Phase 2: Rohbau
Phase 2: Rohbau
Phase 3: Ausbau
Phase 3: Ausbau
Phase 4: Übergabe
Phase 4: Übergabe
Konstruktion im Detail

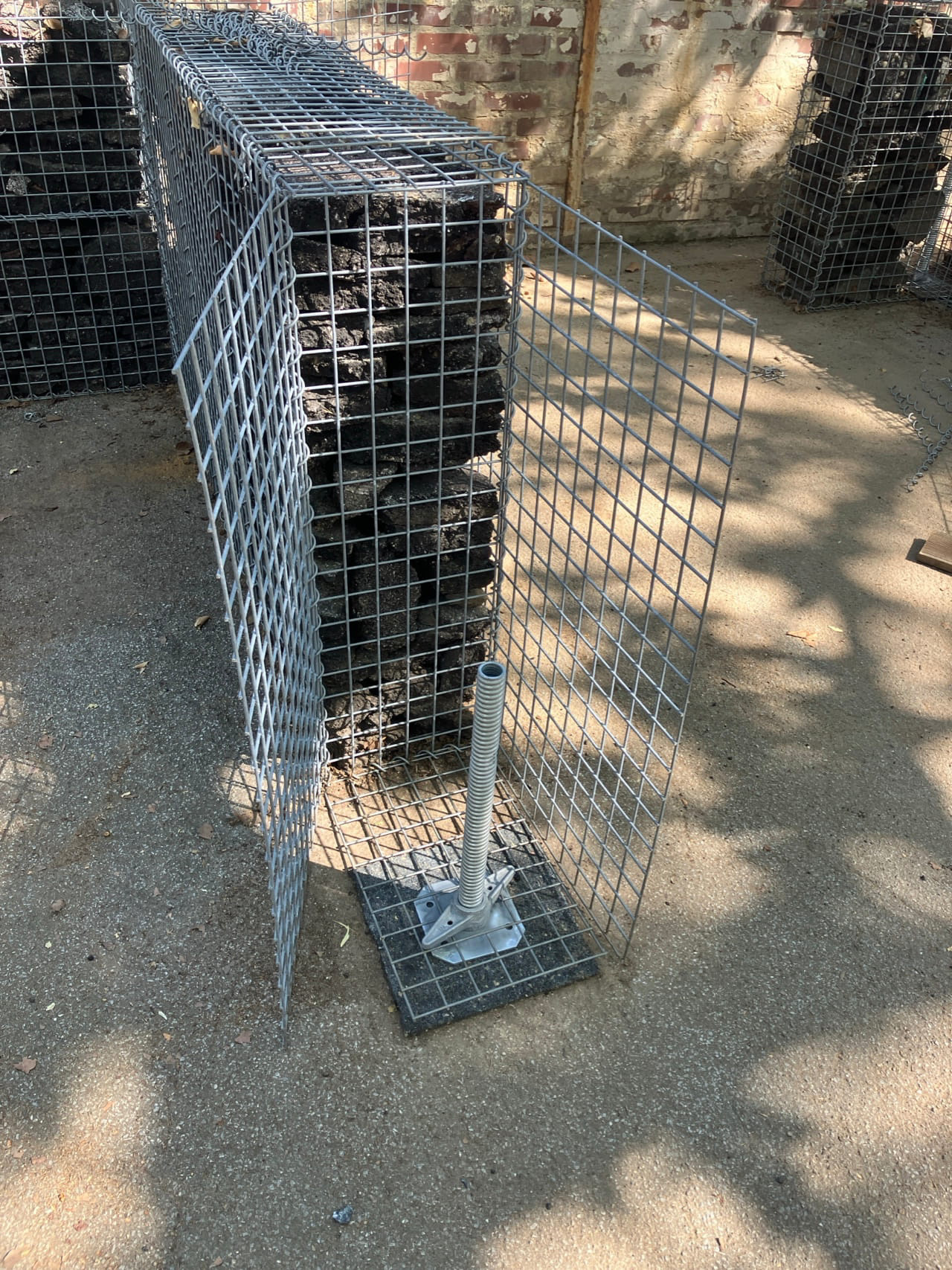

Fußpunkt Pavillon Ehrenfeld im Bau – offene Gabione mit sichtbarer Gewindestange und Fußplatte auf Gummimatte, Recyclingasphalt im Hintergrund

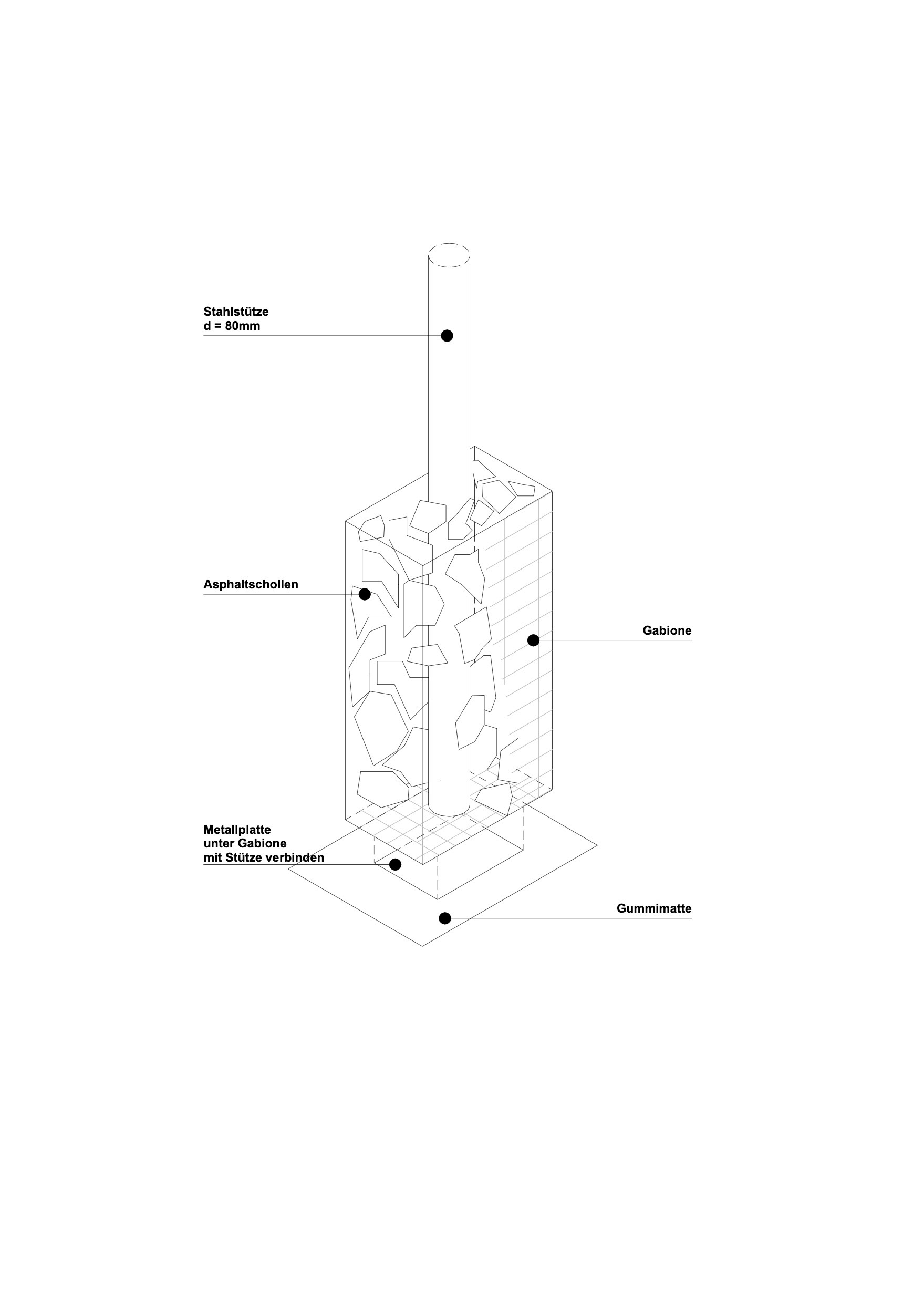

Detailisometrie Fußpunkt Pavillon Ehrenfeld – Stahlstütze d=80 mm in Gabione mit Recyclingasphalt, Metallplatte und Gummimatte als Lastverteilung
Die Stütze wird über eine Gewindestange mit Fußplatte in der Gabione verankert. Die Gerüstkupplungen oben verbinden Stützen, Längsriegel und Diagonalen: ihre Anordnung folgt nicht nur der Montage, sondern dem Lastabtrag. Was in der Planung gezeichnet wurde, ließ sich hier anfassen.

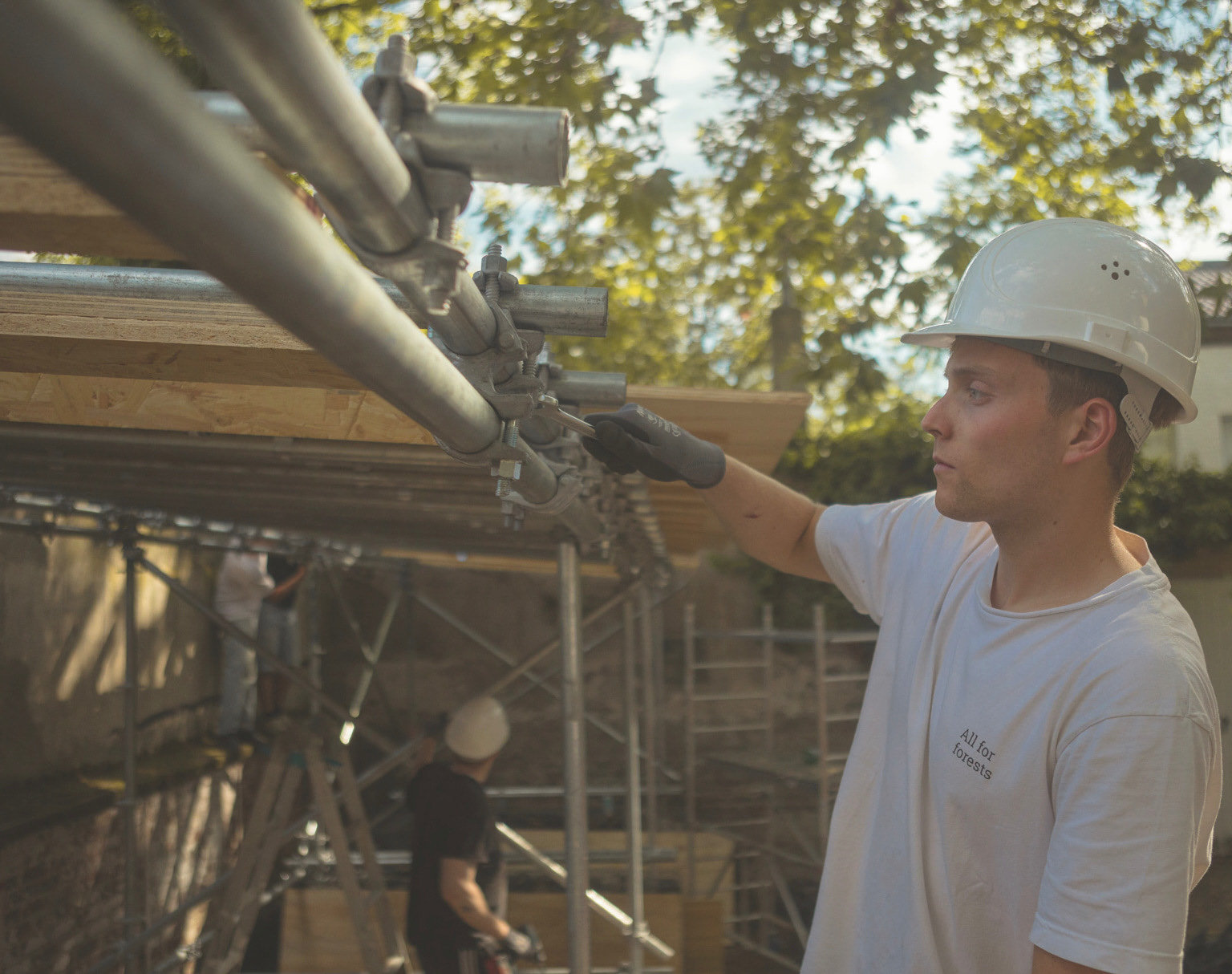

Bauphase Pavillon Ehrenfeld – Student befestigt Gerüstkupplungen an der Holzunterkonstruktion, im Hintergrund weitere Studierende bei der Montage

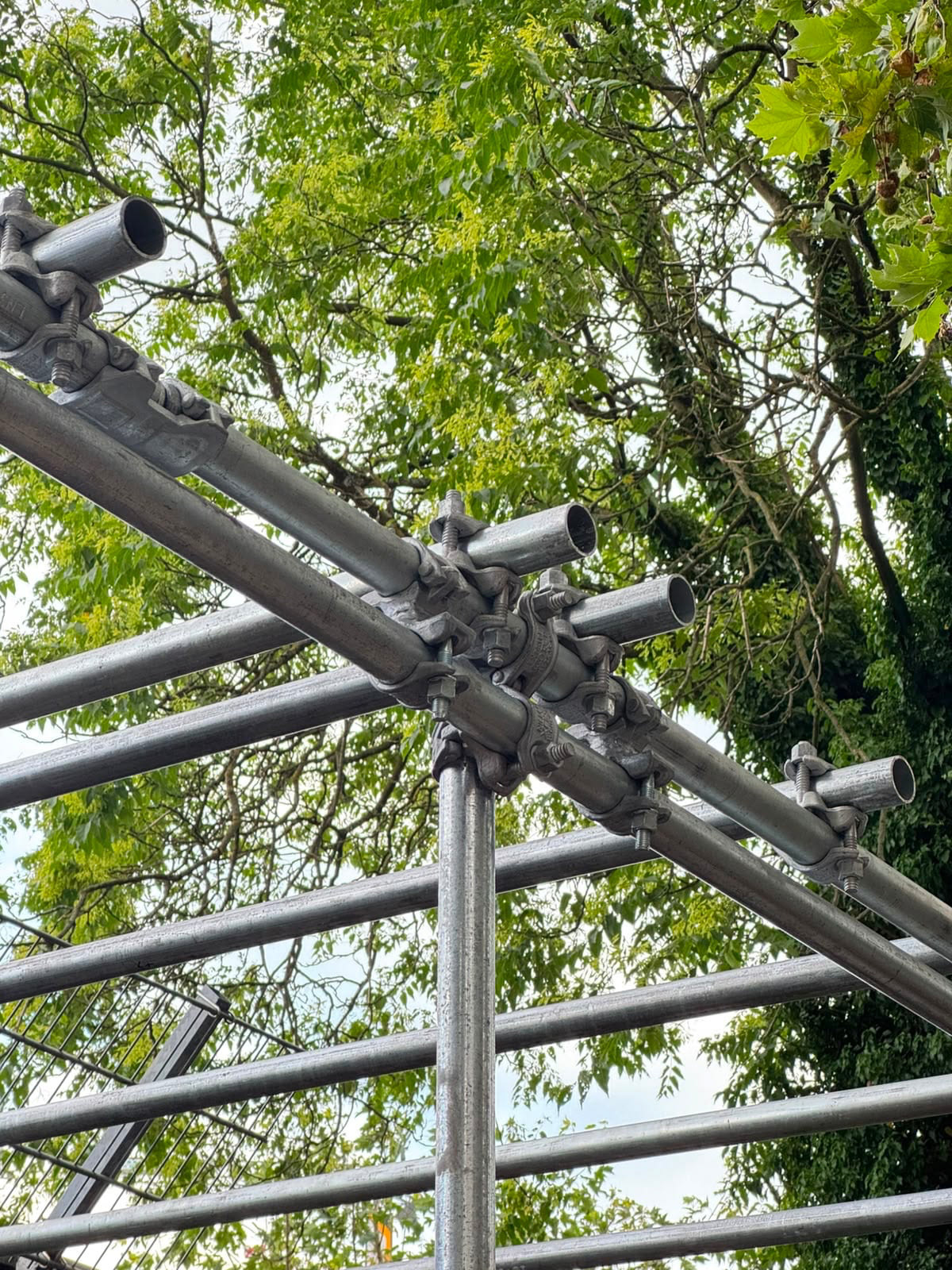

Knotendetail Pavillon Ehrenfeld – Gerüstkupplungen an Längs- und Querträgern, gesteckte und geschraubte Verbindung im oberen Trägerbereich
Die Längsträger sind oben aufgedoppelt, um mehr statische Höhe zu gewinnen. Die Querträger stellen den Übergang zur hölzernen Dachunterkonstruktion her. Alle Knotenpunkte sind gesteckt und geschraubt — Kupplung für Kupplung, mit Schlüssel angezogen, sichtbar und nachvollziehbar.

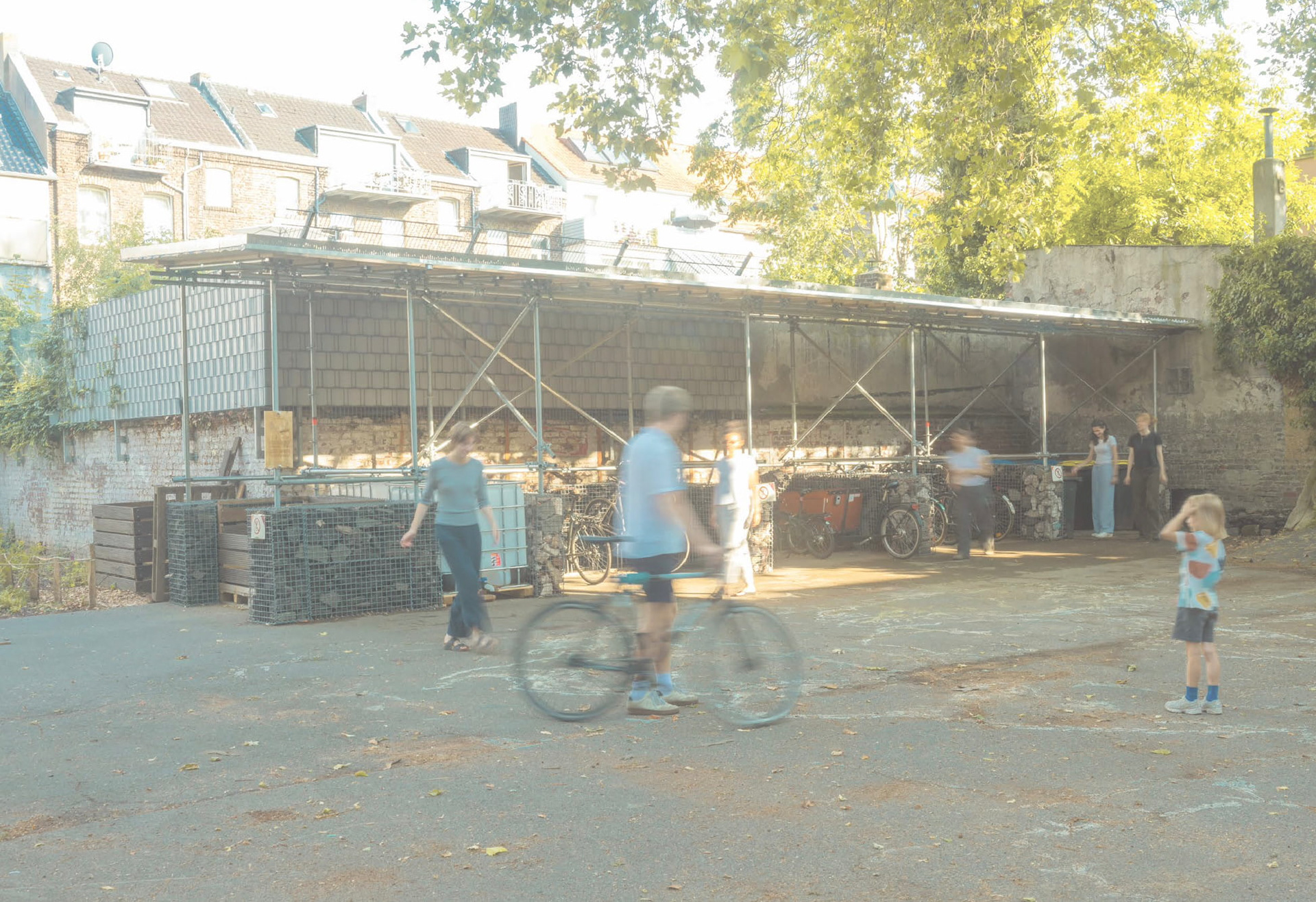

Pavillon Ehrenfeld nach Fertigstellung – Fahrradunterstand im Allerweltshof Köln-Ehrenfeld, Gerüststruktur mit Trapezdach im Betrieb, Besucher und Fahrräder im Vordergrund
Nutzung nach Fertigstellung | Bildrechte: Loana Poropat
Der Pavillon steht jetzt auf dem Hof. Der Asphalt, der ein Jahr zuvor aufgebrochen wurde, trägt ihn. Das Regenwasser vom Dach bewässert den Garten daneben. Ein überdachter Außenraum, der zeigt, woher er kommt.

Hier steht er zur Besichtigung:
Allerweltshaus Köln e.V.
Geiselstraße 2–4
50823 Köln-Ehrenfeld
